Le Fog Zen est un appareillage de brumisation s'inscrivant dans une démarche écologique et économe en énergie.
ZEN pour ZERO ENERGIE.NET
Procédé de diffusion de brume sans pompe haute pression, par production d’un mélange Air / Eau, en amont des nourrices de distribution des buses émettrices.
Le mélange est véhiculé dans des tuyauteries et raccords adaptés (pression de ville standard), puis expulsé par des buses de pulvérisation mono-fluide de type haute pression industrielle ou agricole.
L’air est généré par un compresseur à air dimensionné selon la taille de l’installation.
L’eau provient du réseau AEP.
Des vannes électriques ou pneumatiques, des régulateurs et éventuellement un ballon de réserve d’eau permettent la distribution des 2 fluides sous pression constante et équilibrée.
Un programmateur / automate de gestion permet la mise ON/OFF des électrovannes, et/ou vannes électropneumatiques.
Pas de traitements particuliers hormis des filtres à air et à eau, filtres à calcaire, et métaux lourds (charbon actif). Un appareil à UV peut compléter l’équipement (version à leds en mode solaire possible), si une garantie est exigée sur l’origine des eaux.
L’ensemble du procédé est convertible en mode solaire via des panneaux photovoltaïques et batterie de stockage.
Des capteurs de présence et de conditions climatiques participent et complètent la présente innovation.
Il peut être installé soit sur mat ou câble suspendu pour une brumisation aérienne ou s’intégrer dans des combinés d'effet d'eau (Lumijet, Lumifog) pour une brumisation au sol.
Il respecte l'ensemble des normes d'hygiène (ARS) pour une utilisation sécurisée dans les espaces publics.
Détails de l’installation- a) Station de Fog très basse consommation électrique ou solaire,
- b) mélange bi-fluide Eau/Air dès le départ de la station et non dans la buse d'éjection
- c) Buses mono-fluide,
- d) 0 pompes,
- e) 1 ou plusieurs compresseurs à air,
- f) L’eau du réseau AEP,
- g) Plusieurs filtres amont pour 0 chimie injectée,
- h) Une pompe doseuse de sécurité en cas de pollution avérée
- i) UV (traditionnel ou à leds) pour répondre aux critères de l’ ARS,
- j) Programmation spécifique pour doser l’apport d’eau micronisée dans la chambre de pré-mélange
- k) gestion rigoureuse des quantités d'eau employée et des temps de fonctionnement par capteur de présence 360°, et de l'interprétation des conditions météo à l'instant T.

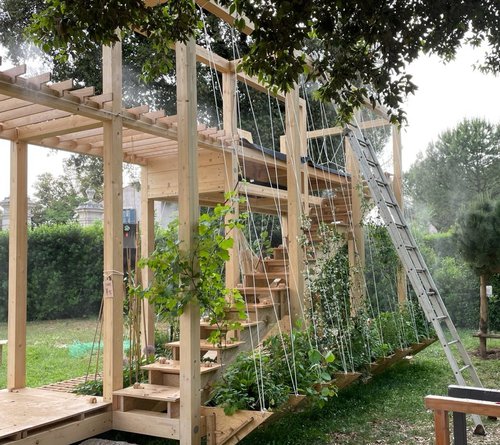

Villa Médicis à Rome avec l'installation du Fog Zen en aérien

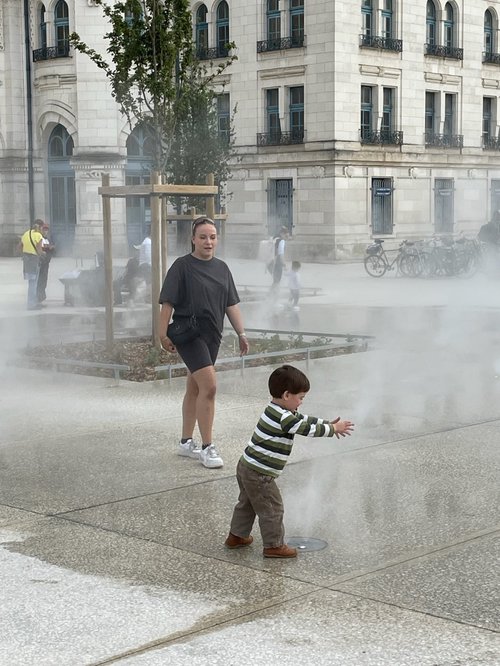

Place de la Gare à la Rochelle avec l'installation de Lumifog

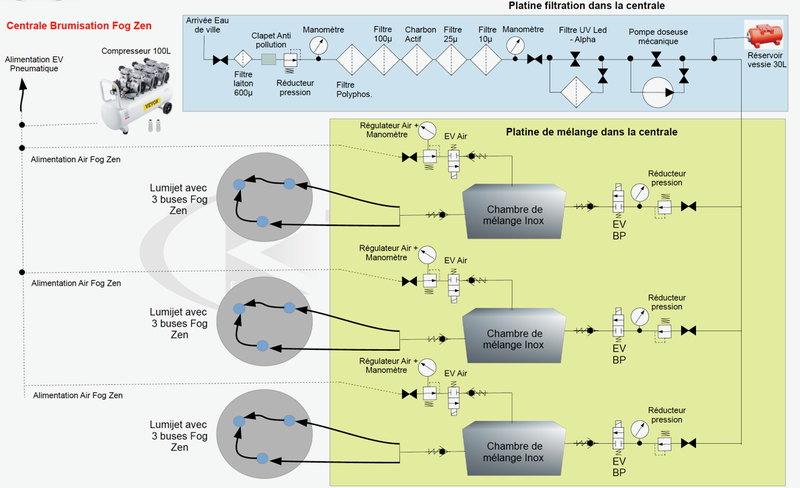

Schéma de principe d'une installation type de Fog Zen

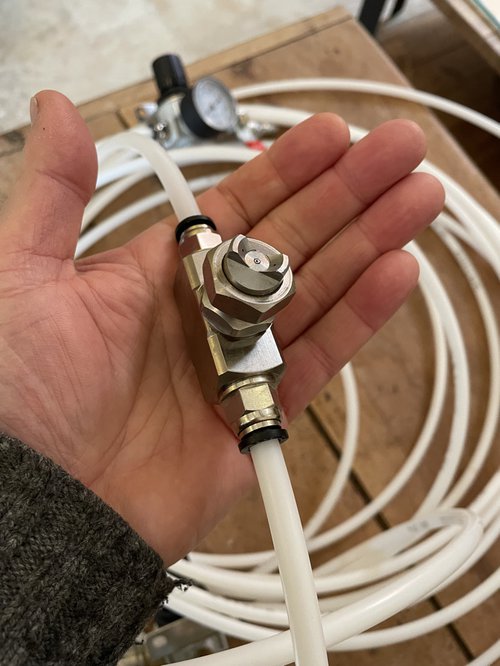

Buse de brumisation résistante avec une mise en place simple.
